座椅设计位置

前排座椅设计位置：

前后位置：座椅最后往前滑动 74.95 mm。

高度位置：座椅最低向上调节 32.0 mm。

靠背角为设计角（19.7°）。

第二排座椅设计位置：

前后位置：座椅最后往前滑动 30.5 mm。

高度位置：座椅最低向上调节 0 mm。

靠背角为设计角（17.4°）。

第三排座椅设计位置：

前后位置：随车装配位置。

靠背角为设计角（21.63°）。

前排及第二排座椅坐垫深

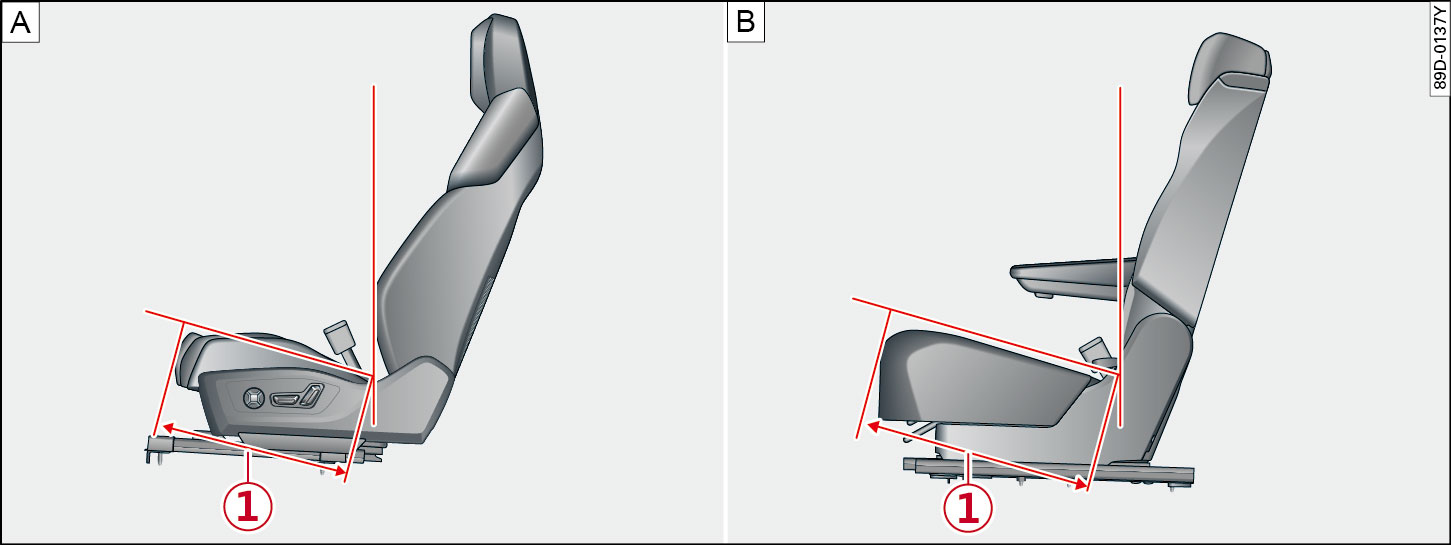

图 1 前排及第二排座椅坐垫深

当前排位置处于设计位置时，坐垫深 = 514 mm（见图 1 A ①）。

当第二排位置处于设计位置时，坐垫深 = 502.9 mm（见图 1 B ①）。

前排及第二排座椅座宽

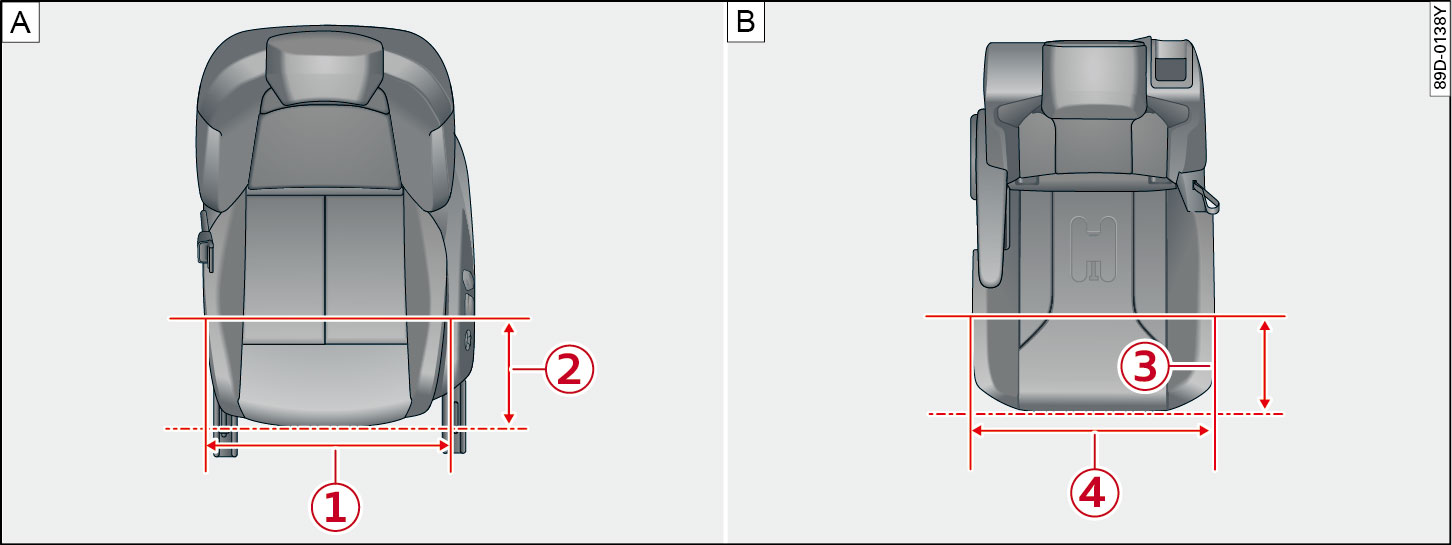

图 2 前排及第二排座椅座宽

如图 2 A 在距离前排座椅边缘 200 mm 时（见图 2 A ②），前排座椅座垫宽度为 492 mm（见图 2 A ①）。

如图 2 B 在距离第二排座椅边缘 200 mm 时（见图 2 B ③），第二排座椅座垫宽度为 509 mm（见图 2 B ④）。

第三排座椅座宽和坐垫深

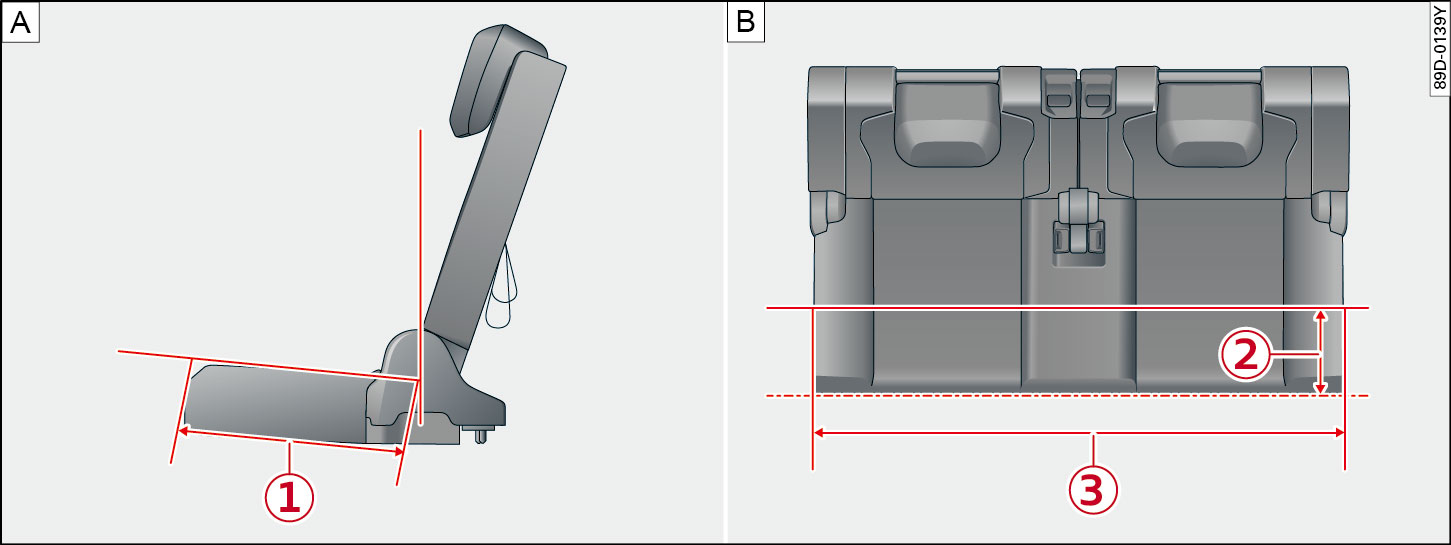

图 3 第三排座椅座宽和坐垫深

当第三排座椅位置处于设计位置时，坐垫深 = 421.5 mm（见图 3 A ①）。

如图 3 B 在距离第三排座椅边缘 150 mm 时（见图 3 B ②），座垫宽度为 964 mm（见图 3 B ③）。

座间距

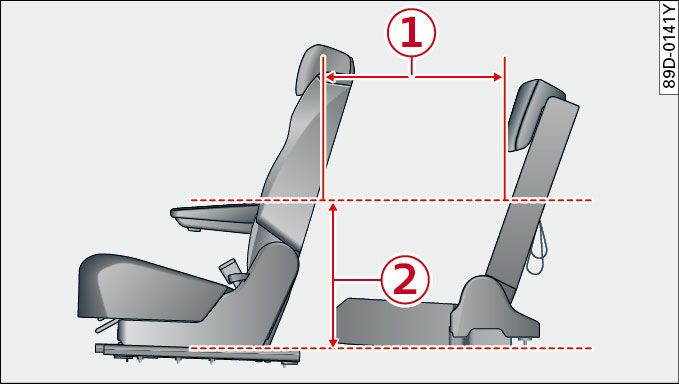

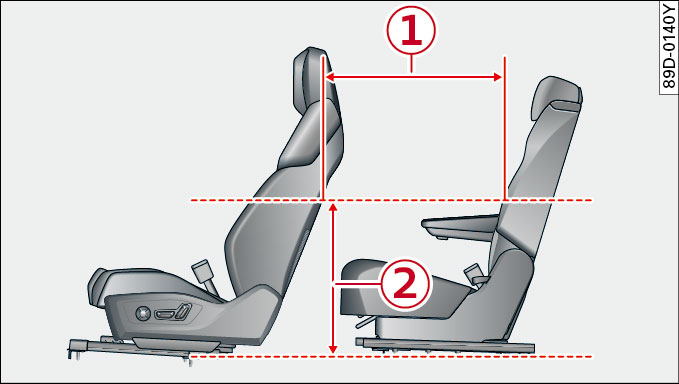

当前排座椅前后位置：座椅最后往前滑动 127 mm，高度及靠背角都处于设计位置；第二排与第三排座椅位于设计位置时，在距离地板位置 500 mm 处（见图 4 ②），第一排及第二排座椅座间距为 858 mm（见图 4 ①）；在距离第二排座椅下方地板 500 mm 处（见图 5 ②），第二排及第三排座椅座间距为 605 mm（见图 5 ①）。

座椅靠背正常使用位置说明

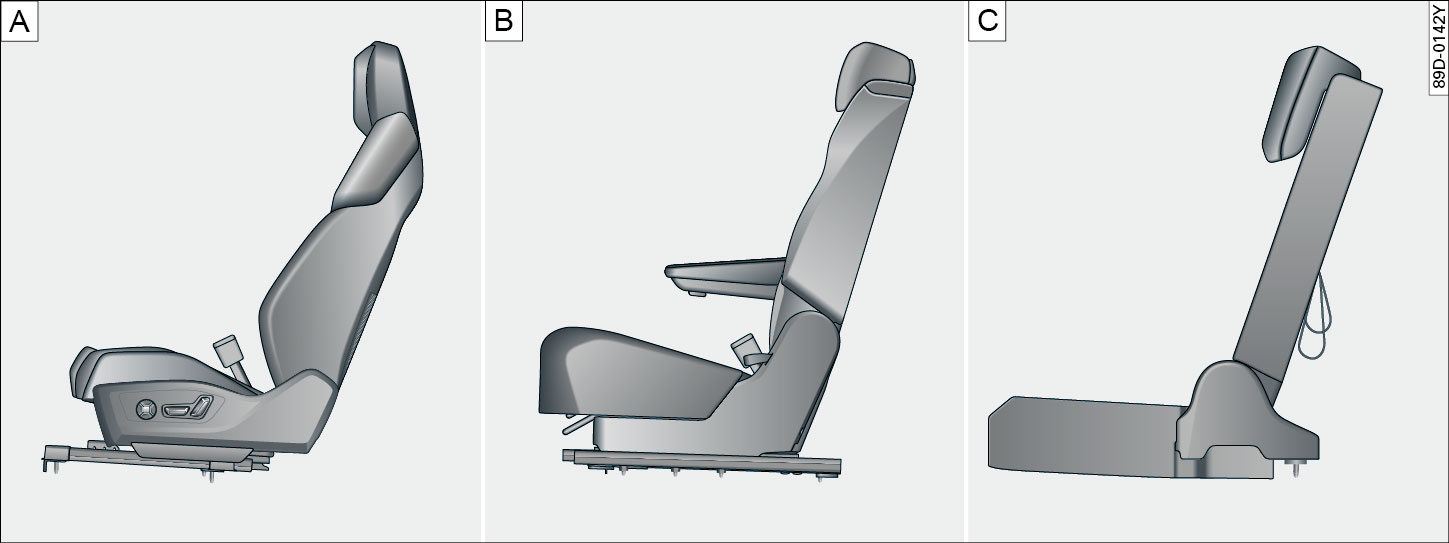

图 6 座椅靠背正常使用位置说明

前排座椅靠背正常使用位置（见图 6 A）：

座椅靠背角接近设计角（大概 19.7°）。

靠背调节手柄回到初始位置。

第二排座椅靠背正常使用位置（见图 6 B）：

座椅靠背完全锁住状态，解锁红色指示器完全隐藏起来。

靠背调节手柄回到初始位置。

第三排座椅靠背正常使用位置（见图 6  C）：

座椅靠背完全锁住状态，解锁红色指示器完全隐藏起来。
